El panel explorador

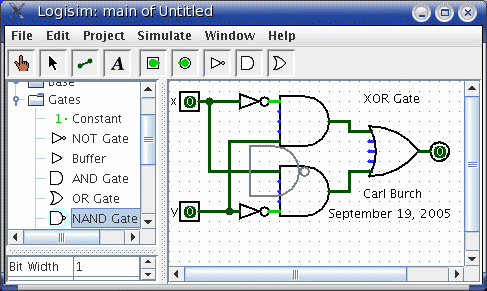

Las Librerías contienen componentes que se pueden usar en los circuitos. Se muestran como carpetas en el panel explorador; para tener acceso a los componentes de una librería, tienes que hacer doble click sobre la carpeta corresnpondiente. Debajo, se ha abierto la librería de Puertas y se ha seleccionado la herramienta NAND en ella. Puedes ver que ahora que Logisim está preparado para añadir puertas NAND en el ciruito.

Cuando creas un proyecto, se incluyen automáticamente las librerías de Base y de Puertas. Pero Logisim incluye otras librerías: Para cargar una, vete al menú de Proyecto, al submenú Cargar Librería, y elige Librería Incorporada.... Aparecerá una ventana de diálogo que te permitirá elegir las librerías que quieras añadir. Se eliges, por ejemplo, Plexores entonces podrás añadir a tus circuitos multiplexores, demultiplexores y decodificadores. Puedes cargar tantas librerías como necesites.

En el submenú de Cargar Librería, puedes ver que Logisim tiene tres categorías de librerías.

• Librerías incorporadas Built-in libraries son librerías que son distribuidas con Logisim. Éstas están documentadas en la Referencia de las Librerías.

• Librerías Logisim son proyectos hechos con Logisim y guardados en el disco. Puedes desarrollar un conjunto de circuitos en un proyecto (algo que se explica en la sección de Subcircuitos de esta guía) y después utilizar ese grupo de circuitos como una librería para otros proyectos.
• Librerías JAR son librerías que han sido desarrolladas en Java pero que no se distribuyen con Logisim. Puedes descargarte librerías que otros hayan escrito o puedes crear las tuyas propias tal y como se describe en la sección Librerías JAR de esta guía. Desarrollar una Librería JAR es mucho más complejo que desarrollar una librería Logisim, pero los componentes puenden ser mucho más elegantes, incluyendo los atributos y la interacción con los usuarios. Las librerías incorporadas (excepto la librería Base) fueron escritas utilizando la misma API que las librerías JAR pueden utilizar, así ellas demuestran el nivel de funcionalidad que se puede conseguir con las librerías JAR.

  Cuando se carge una librería JAR, Logisim te pedirá que selecciones el archivo JAR correspondiente, y luego te pedirá que escribas un nombre de clase. Este nombre de clase debería ser proporcionado por el que te hiciera llegar el archivo JAR.

Para eliminar una librería, selecciona Descargar Librería... desde el menú de Proyecto. Logisim te protejerá de un intento de elimincación de una librería que contenga componentes utilizados en en algún circuito, que aparezcan el la barra de herramientas o que estén asociados a algún botón del ratón..

Una librería técnicamente contiene herramientas no componentes. Así, en la librería Base encontrarás la Herramienta de Cambio(), la Herramienta de Selección (), y otras herramientas que no se corresponden directamente con componentes individuales. La mayor parte de las librerías, sin embargo, contienen sólo herramientas para añadir componentes individuales: todas las librerías incorporadas excepto la librería de Base son de este tipo.
