Atributos de herramienta

Toda herrmienta que permita añadir componentes al circuito tiene también un conjunto de atributos, que son aplicados a los componentes que crea la herramienta, aunque los atributos de los componentes puedan cambiar más tarde sin que esto afecte a los atributos de la herrramienta. Cuando se selecciona una herramienta, Logisim cambiará la tabla de atributos para mostrar los atributos de la herramienta.

Por ejemplo, supongamos que se quiere crear una puerta AND más pequeña. Ya hemos visto que el atributo de Tamaño de Puerta de una puerta AND no es editable. Pero el atributo de Tamaño de Puerta es editable para la herramienta de puerta AND: Para ver y editar este atributo, haz click en el icono correspondiente de la barra de herramientas (o en el panel explorador), y cambia su atributo Tamaño de Puerta.

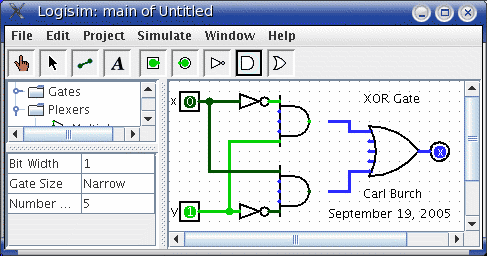

Ahora se pueden borrar las puertas AND existentes y sustituirlas por dos nuevas puertas AND, más estrechas, en su lugar. En esta ocasión las puertas serán estrechas. (Si eliges sustituir el número de entradas a 3, la puerta AND no tendría prolongación vertical en el lado izquierdo de la puerta. Pero en ese caso también tendrías que recablear el circuito para que los cables hiciesen conexión en el sitio adecuado de la parte izquierda de la puerta.)

Para algunas herramientas, el icono representa alguno de sus atributos. Un ejemplo es la herramienta del Pin, cuyo icono está orientado de la misma forma que señala su atributo.

Las herramientas de la barra de herramientas tienen un conjunto de atributos guardado a parte del que tienen las correspondientes herrramientas en el panel explorador. Así, aunque se cambie la herramienta AND de la barra de herramientas para crear puertas AND estrechas, la herramienta AND del panel explorador continuará creando puertas AND anchas a no ser que cambies también sus atributos.

De echo, el pin de entrada y el pin de salida en la barra de herramientas por defecto son instancias de la herramienta Pin, de la librería Base, pero sus tres atributos son diferentes. El icono para la herramienta Pin está dibujado como un círculo o un cuadrado dependiendo del valor del su atributo ¿Salida?.

Logisim además proporciona una forma sencilla de cambiar el atributo de Orientación que controla la dirección en la que los componentes se orientan: Pulsando las teclas de las flechas mientras una herramienta está seleccionada cambia automáticamente la dirección del componente.
