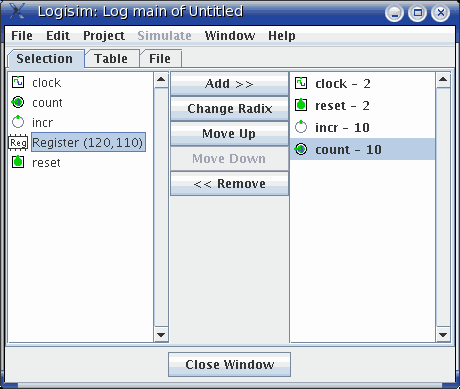

La pestaña de selección te permite seleccionar cuales son los valores que se deberían registrar. La ventana que se muestra abajo se corresponde con el siguiente circuito.
La pestaña está en tres zonas verticales. La primera (la que está más a la izquierda) es una lista de todos los valores del circuito que podrían ser registrados. Estos son los componentes de las librerías incorporadas que soportan el registro:
Librería Base: Los componentes Pin, Ver, y Reloj
Librería de Memorias: Todos los componentes
Los componentes vendrán identificados por su etiqueta, y para los componentes que no tengan etiqueta se les asignará un nombre que especifique su tipo y su situación dentro del circuito. Los subcircuitos también aparecerán en la lista, éstos no podrán registrarse, pero sí será posible registrar sus componentes. Hay que fijarse en que el la RAM necesita que elijas cuales son las direcciones de memoria que quieres registar; como máximo permite el registro de las primeras 256 posiciones de memoria.
La última zona vertical (la que está más a la derecha) muestra los componentes que han sido seleccionados. En ella también se indicará la base con la que se almacenarán los valores de aquellas variables que posean más de un bit.
La columna del medio permite manipular los elementos que estén seleccionados.
