La pestaña Ratón

Por defecto, al hacer clic sobre el área de dibujo de Logisim se utilizará la última herramienta seleccionada. Si haces clic con el botón derecho o haces control-clic sobre un componente saltará un menú desplegable.

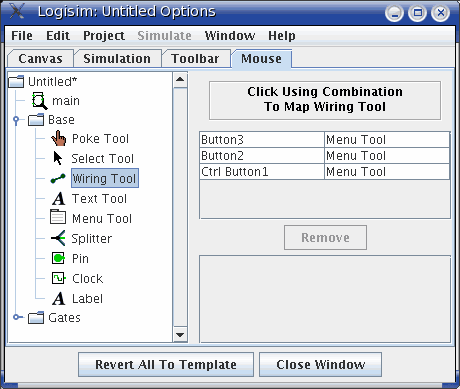

Logisim te permite modificar este comportamiento, librándote de la necesidad de ir continuamente a la barra de herramientas o al explorador. (Esto puede también ser práctico si eres zurdo). Cada combinación botón del ratón - tecla especial (shift y o control) puede ser asociada a una herramienta diferente. La pestaña Ratón permite especificar estas asociaciones.

• En la parte izquierda hay un panel explorador en el que se pueden seleccionar las herramientas de interés.

• En la parte de arriba del lado derecho hay un recuadro dentro del cual ha de utilizarse la combinación de teclas que queremos asociar a la herramienta seleccionada. Por ejemplo, si quieres que se pinten nuevos cables cuando uses la combinación tecla shift y botón derecho del ratón, entonces deberías seleccionar la Herramienta De Cableado en el panel explorador y luego hacer click con el botón derecho del ratón mientras pulsas la tecla shift dentro del recuadro, donde dice "Utiliza aquí la combinación, botón del ratón - tecla especial, a la que asociar: Herramienta De Cableado" . Si la combinación utilizada ya estaba en uso, entonces la asociación correspondiente será remplazada con la nueva herramienta.
• Debajo del recuadro aparece una lista de las asociaciones existentes. Hay que fijarse en que cualquier combinación que no se muestre en esta lista simplemente utilizará la herramienta seleccionada.
• Más abajo se encuetra el botón Eliminar, con el que se pueden borrar de la lista de asociaciones aquellas que estén seleccionadas en dicha lista. Cuando se elimina una asociación, la combinación botón del ratón - tecla especial utilizada pasará a estar asociada a la herramienta que esté seleccionada en la barra de herramientas o en el panel explorador.
• En la parte más baja aparece la lista de atributos de la herramienta correspondiente al elemento que esté seleccionado en la lista de asociaciones. Así, las herramietas que se asocien a las combinaciones, botón del ratón - tecla especial, podrán tener sus atributos con valores propios, difrentes de los utilizados en el panel explorador y en la barra de herramientas. Aquí es donde podrás editar esos valores de los atributos.
