Вкладка Моделирование

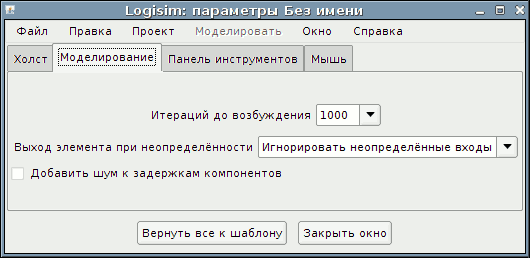

Вкладка Моделирование позволяет настраивать алгоритм, используемый для моделирования схем. Эти параметры применяются ко всем схемам, моделируемым в одном и том же окне, даже к схемам, которые существуют в других библиотеках, загруженных в проекте.
Раскрывающееся меню Итераций до возбуждения определяет, как долго моделировать схему, прежде чем принять решение, что она возбуждается. Число представляет собой количество срабатываний скрытого тактового генератора (простой логический элемент тратит всего одно срабатывание). Значение по умолчанию 1000 достаточно хорошо почти для всех целей, даже для больших схем. Но вы можете увеличить число итераций, если вы работаете со схемой, где Logisim сообщает о ложных возбуждениях. Это вряд ли будет проблемой на практике, но одним из таких случаев является схема, которая включает много схем триггеров, показанных ниже, с включенным случайным шумом. Вам может понадобиться уменьшить число итераций, если вы работаете со схемой, предрасположенной к возбуждению, и вы используете необыкновенно медленный процессор.
Раскрывающееся меню Выход элемента при неопределённости определяет, как ведут себя логические элементы, если некоторые их входы не подключены, или на них плавающее значение. По умолчанию Logisim игнорирует такие входы, что позволяет логическим элементам работать с меньшим количеством входов, чем они рассчитаны. Однако в реальной жизни элементы будут вести себя непредсказуемо в такой ситуации, и поэтому это раскрывающееся меню позволяет изменить элементы так, что они будут обращаться с такими отключенным входам как с ошибками.
Флажок Добавлять шум к задержкам компонентов позволяет вам включать и выключать случайный шум, добавляемый к задержкам компонентов. Внутреннее моделирование использует скрытый тактовый генератор для имитации такого шума, и для обеспечения в некоторой степени реалистичного моделирования каждый компонент (кроме проводов и разветвителей) имеет задержку между получением сигналов на входе и выдачей сигнала на выходе. Если эта опция включена, Logisim будет время от времени (примерно один раз на 16 реакций компонента) заставлять компонент потратить на одно срабатывание больше, чем обычно. Эта случайность добавлена специально для работы со схемой триггера (показанной ниже): без случайного шума схема возбуждается, поскольку два элемента будут работать "нога в ногу", а при добавлении случайного шума один элемент в конце концов обгонит другой.
Я рекомендую держать эту опцию выключенной, так как эта техника приводит к необычным ошибкам в нормальных схемах.
Далее: Вкладка Панель инструментов.
