Отладка подсхем

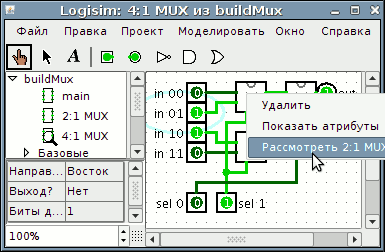

Когда вы проверяете большие схемы, вы скорее всего находите ошибки. Найти, что идёт не так, может помочь просмотр происходящего в подсхеме во время работы всей схемы. Вы можете рассмотреть состояние подсхемы двумя способами: во-первых, вы можете вызвать всплывающее меню для подсхемы с помощью щелчка правой кнопкой мыши или щелчка с зажатой Control на подсхеме.

Или если вы выбрали Инструмент Нажатие, то вы можете щёлкнуть на схеме, и над её центром появится увеличительное стекло; двойной щелчок в том месте, где оно появилось, проникнет в состояние подсхемы.

Обратите внимание, что значения на контактах подсхемы соответствуют значениям, посылаемым в неё содержащей её подсхемой.

Когда вы находитесь внутри состояния подсхемы, вы можете изменять схему. Если изменения затрагивают любые выходы подсхемы, они распространяются в содержащую её схему. Одно исключение: значения на входах подсхемы определяются исходя из значений, поступающих в схему из надсхемы, поэтому не имеет смысла менять эти значения. При попытке изменения значения на входе подсхемы появится диалоговое окно с вопросом Значение на контакте привязано к состоянию надсхемы. Создать новое состояние схемы? Ответ Нет отменит запрос изменения, а ответ Да создаст копию просматриваемого состояния, оторванную от внешней схемы, с изменённым значением на входном контакте.

После завершения просмотра и/или редактирования, вы можете вернуться к родительской схеме либо двойным щелчком мыши на ней в панели проводника, либо через подменю Состояние уровнем выше из меню Моделировать.

Далее: Библиотеки Logisim.
